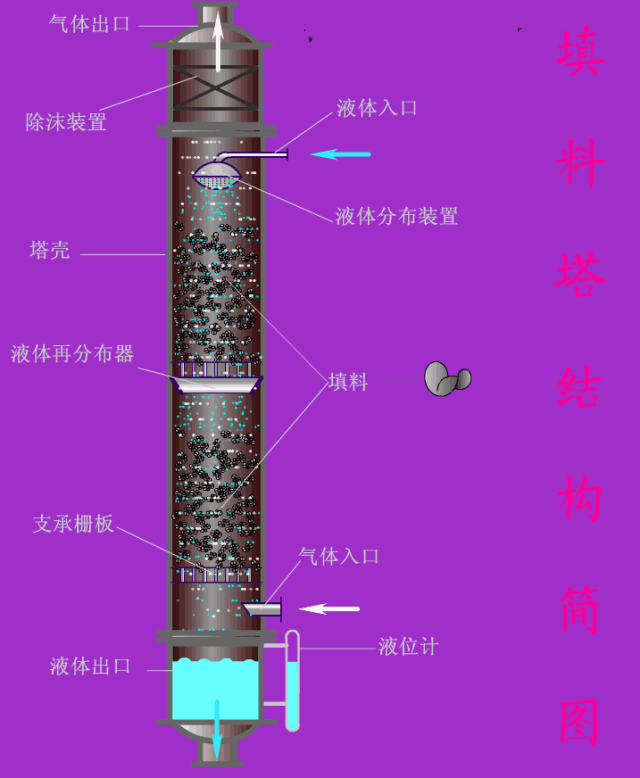

1. 填料吸收塔
填料吸收塔
冷却塔应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。
4. 筛板萃取塔
塔板结构
筛板萃取塔特点：处理量大、结构简单、造价低廉，广泛应用于化工生产过程中。塔内液液两相的流动结构对传质效率有着重要影响，同时连续相的流动结构又与塔内件结构密切相关。
5. 填料萃取塔
填料萃取塔总体结构
工作原理：填料萃取塔结构与精馏或者吸收作用的填料塔基本相同，塔内装适合的填料，轻液相由塔底进入，从塔顶排除；重液相由塔顶进入，由塔底排除。萃取操作时连续相充满整个塔中，分散相由分布器分散成液滴进入填料层，并与连续液相接触传质。
6. 往复筛板萃取塔
工作原理：往复筛板萃取塔又称振动筛板塔。塔内装带有许多块筛板的往复振动的中心轴的萃取设备，中心轴通过塔顶的驱动装置带动板串在塔中做垂直方向的往复运动，从而对塔内逆流流动的两液相起搅拌和分散作用。板串往复运动的振幅、频率可以调节，由于往复筛板萃取塔具有处理量大、效率高、操作弹性大和结构简单等优点而广泛运用在制药、石油化工、湿法冶金和废水处理等工业部门。
7. 转盘筛板萃取塔
工作原理：转盘萃取塔属于机械搅拌的塔式萃取设备，它由三部分组成：上澄清段、混合段，下澄清段。其中混合段为一圆筒形状，内部被静环挡板分割成一系列萃取室，两个静环挡板中间为固定转盘，且随着搅拌轴一起旋转。工作时，重相（水相）和轻相（有机相）分别从塔顶和塔底进入，在塔内呈逆流接触。在固定转盘的搅动下，分散相形成小液滴，使传质面积增加，完成萃取过程后，轻相和重相分别从塔顶和塔底的出口流出。
8. F1型浮法塔
特点：生产能力较大，塔板效率稳定，操作弹性大，且造价低，检修、清洗方便，因此被广泛运用。
9. 泡罩塔
工作原理：通常用来使蒸气（或气体）与液体密切接触以促进其相互间的传质作用。塔内装有多层水平塔板，板上有若干个供蒸气（或气体）通过的短管，其上各覆盖底缘有齿缝或小槽的泡罩，并装有溢流管。操作时，液体由塔的上部连续进入，经溢流管逐板下降，并在各板上积存液层，形成液封；蒸汽（或气体）则由塔底进入，经由泡罩底缘上的齿缝或小槽分散成为小气泡，与液体充分接触，并穿过液层而达液面，然后升入上一层塔板。短管装在塔内的，称内溢流式；也有装在塔外的，称外溢流式。泡罩塔广泛用于精馏和气体吸收。泡罩塔操作弹性较大，塔板不易堵塞，但是结构复杂、造价高，板上液层厚，塔板压降大，生产能力及板效率较低。
10. 湍球塔除尘器
原理：塔内放油一定量的聚乙烯球形填料，气速达到一定值时，小球悬浮并剧烈翻腾旋转和相互碰撞，达到传质和除尘的效果。
特点：它克服了传统塔器易结垢、易堵塞、脱硫效率低、运行不稳定、运行费用高等缺点，同时把液气比降至最低1——3L/m³，运行费用也较低。
11. 洗涤塔
介绍：洗涤塔是一种新型的气体净化处理设备。它是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理，净化效果很好。对煤气化工艺来说，煤气洗涤不可避免，无论什么煤气化技术都用到这一单元操作。由于其工作原理类似洗涤过程，故名洗涤塔。
特点：
1）水洗式废气处理系统，价格便宜、处理方法简单；
2）直立式结构最适用于经济空间安装；
3）适用于气态及液态污染源；
4）处理单一污染源；
5）适用于中低风量；
12. 分馏塔
原理：在有限的空间内，尽可能的增大液相混合物的热交换面积，一般用于精馏分馏的混合物为有机共沸物，共沸物从反应釜内首先受热上升至分馏段，沸点低的继续上升，因为塔顶在受到低沸点物的传热后温度和低沸点物一致，所以低沸点物被分馏出来，而较高沸点物因为没有达到相应的沸点，故会受冷却后回流至反应釜内或分馏柱下半部分，待低沸点物被完全馏出后，较高沸点物相继被分馏，然后是高沸点物的馏出，最后反应釜底部是残渣。
